具備耐腐蝕性能的風機以不銹鋼風機和玻璃鋼風機為主，本文主要介紹的是有關(guān)于耐腐蝕的玻璃鋼風機的設計基礎包含哪些內(nèi)容？

玻璃鋼風機的設計基礎（1、玻璃鋼材料的強度設計的理論）
a、最大正應力理論
最大正應力理論認為玻璃鋼復合材料在復雜應力狀態(tài)下，主彈性方向的應力中的任一個或剪應力達到材料強度極限時材料就破壞。

b、最大應變理論
最大應變理論認為玻璃鋼復合材料在復雜應力狀態(tài)下，其主彈性方向上的最大應變量達到材料強度極限所對應的極限應變時，材料就破壞。

c、最大應變能理論
最大應變能理論認為玻璃鋼復合材料在外載荷作用下，其單位體積的變形能達到材料屈服極限時或破壞時單位體積的變形能，材料就處于危險狀態(tài)。

玻璃鋼風機的設計基礎（2、玻璃鋼風機的設計準則）
a、強度條件設計準則
釆用金屬材料強度設計公式時，應考慮玻璃鋼的特點。當用玻璃鋼耐酸堿風機代替金屬制風機時，只作等強度或等剛度的替換，這種利用強度條件來設計的方法也叫“等代設計”雖說這種設計方法無 充分的理論依據(jù)，有一定的局限性,但由于使用時間較長，人們積累了一定的經(jīng)驗，所以仍使用較多。

b、限定應變設計準則
耐腐蝕玻璃鋼風機的破壞主要有腐蝕破壞和力學破壞。玻璃鋼的腐蝕破壞主要是介質(zhì)對材料的擴散滲透引起界面脫粘，慢慢地造成材料鼓泡、分層等破壞，材料一旦存在微裂紋，這樣的過程則加劇。

玻璃鋼風機的設計基礎（3、風機耐腐蝕層的結(jié)構(gòu)設計）
耐腐蝕設備的結(jié)構(gòu)鋪層，通常釆用復合結(jié)構(gòu)，跟介質(zhì)接觸的最內(nèi)層稱為耐蝕層，含膠量可達90%以上，由表面氈增強耐腐蝕樹脂組成，厚度在 0.5mm左右；

次內(nèi)層是由短切氈增強耐蝕樹脂組成，含膠量可達70%以上，約2mm左右；

中間層是結(jié)構(gòu)層，一般由短切氈與纖維織物重復交替鋪層得到，厚度由強度設計決定，是結(jié)構(gòu)的主要承載部分，其含膠量在90%左 右；

外層也是防腐層，防大氣腐蝕，防老化的外表層。

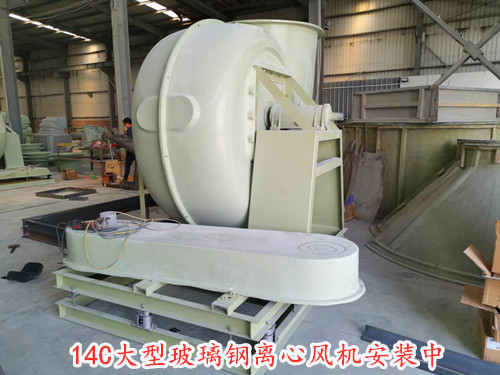

具體設計的準則是根據(jù)客戶提供的風機參數(shù)與性能要求來選擇合適的原材料進行制作，一般玻璃鋼風機在使用時與玻璃鋼凈化塔搭配使用。
